    功率因数/频率、功率因数组合变送器

    型号:YWD-COSΦ/FCOSΦ

    一、概述

    本系列变送器是以AT89C52单片机为核心,采用最新算法,能同时实现交流电路的频率及功率因数的精确测量。在国内同类产品中处领先水平。

    二、产品名称及型号

    功率因数变送器 YWD-COSΦ

    频率、功率因数组合变送器 YWD-FCOSΦ:

    三、执行标准

    GB/T13850-1998标准

    四、主要技术指标

    a) 精度等级:0.2级,0.5级;

    b) 输入、输出、辅助电源及测量量程参数:

    Vn:

    输入电压

    V1:

    100V

    V2:

    220V

    V3:

    270V

    V4:

    380V

    V5:

    用户自定

    An:

    输入电流

    A1:

    1A

    A2:

    5A

    A3:

    6A

    A4:

    用户自定

    Pn:

    辅助电源

    P0:

    无源

    P1:

    AC110V±15%

    P2:

    AC220V±15%

    P3:

    用户自定

    Fn:

    频率量程

    F1:

    45~55Hz

    F2:

    48~52Hz

    F3

    40~60Hz

    F4:

    用户自定

    Cn:

    功率因数量程

    C1:

    0(C)~1~0(L)

    C2:

    0.5(C)~1~0.5(L)

    C3:

    0~1

    On

    输出规格

    O1

    4~20mA

    O2

    4~12~20mA

    O3

    0~5V

    O4

    0~±5V

    O5

    用户自定



    c) 功 耗:≤1W;

    d) 过载输入:电流:2倍连续,30倍15秒,100倍1秒;

    电压:2倍连续;

    e) 吸收功耗:电压回路:<0.22VA/220V

    电流回路:<0.1 VA/5A

    f) 响应时间:≤400ms;

    g) 负载能力:电流输出:≤650Ω,电压输出:≥2kΩ;

    h) 工频耐压:输入/输出/辅助电源/外壳间:AC2000V/min·1mA;

    i) 绝缘强度:≥100MΩ;

    j) 工作环境:温度:-10~50℃,湿度:10~98%(无凝露);

    k) 贮藏条件:温度:-40~70℃,湿度:10~99%(无凝露);

    l) 外型尺寸: 110 mm×75 mm×120mm

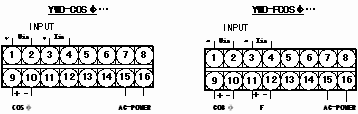

    五、接线图

    注:Uin、Lin均为同相相电压、相电流。

    六、安装方式

    采用DIN导轨和螺钉两种安装方式,导轨宽35mm。螺钉大小为M4×12。

    七、订货须知

    签定订货合同时应详细写明所需的型号、规格,对所选的型号、规格按下列格式将代号填入,特殊规格用文字说明。

    例1:YWD-COSΦ-V3-A3-P2-C2-O2

    YWD-COSΦ功率因数变送器

    输 入:270V 6A

    辅助电源:AC 220V±15%

    量 程:0.5(C)~1~0.5(L)

    输出规格:DC 4~12~20mA

    例2:YWD-FCOSΦ-V1-A2-P2-F1-C3-O1

    YWD-FCOSΦ频率、功率因数组合变送器

    输 入:100V 5A

    辅助电源:AC 220V±15%

    量 程:45Hz~55Hz 功率因数:0~1

    输出规格:DC 4~20mA

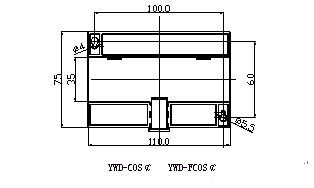

    八、安装尺寸(底部视图)
