    频率变送器

    型号:YWD-F

    一、概述

    本系列变送器是以单片机为核心,采用最新算法,实现交流电路频率的精确测量。在国内同类产品中处于领先水平。

    二、产品名称及型号

    频率变送器: 型号:YWD-F

    频率变送器: 型号:YWE-F

    三、执行标准

    GB/T13850-1998idtIEC688:1992

    四、主要技术指标

    a) 精度等级: 0.2级;

    b) 输入、输出、辅助电源及测量量程参数:

    Vn

    输入电压

    V1

    100V

    V2

    220V

    V3

    270V

    V4

    380V

    V5

    用户自定

    Fn

    频率量程

    F1

    45~55Hz

    F2

    48~52Hz

    F3

    40~60Hz

    F4

    0~10kHz

    F5

    用户自定

    Pn

    辅助电源

    P1

    DC 24V±10%

    P2

    DC12V±10%

    P3

    AC220V±10%

    Pn

    用户自定

    注:YWD系列辅助电源为:AC220、AC110或无源

    On

    输出规格

    O1

    0~5V

    O2

    1~5V

    O3

    0~20mA

    O4

    4~20mA

    O5

    0~10kHz

    On

    用户自定



    c) 功 耗: ≤1W(24V时)

    d) 过载输入: 2倍连续

    e) 吸收功耗:≤0.22VA/220V

    ≤0.10VA/100V

    f) 响应时间: ≤400s

    g) 负载能力: 电流输出:≤750Ω(220V时),电压输出:≥2kΩ

    h) 工频耐压: AC2kV/min×1mA

    i) 绝缘强度: ≥100MΩ

    j) 工作环境: 温度:-10~50℃,湿度:10~90%(无凝露)

    k) 贮藏条件: 温度:-40~70℃,湿度:10~95%(无凝露)

    l) 外型尺寸:

    YWE-F: 42 mm×75 mm×70mm

    YWD-F: 55 mm×75 mm×70mm

    五、接线图

    六、安装方式

    采用DIN导轨和螺钉两种安装方式,导轨宽度35mm。螺钉大小为M3×12。

    七、订货须知

    签定订货合同时应说明是否共地输出,并详细写明所需的型号、规格,对所选的

    型号、规格按下列格式将代号填入,特殊规格用文字说明。

    例1:YWD-F-V1-P3-F1-O4

    YWD-F频率变送器

    输 入:AC 100V±30%

    辅助电源:AC 220V

    量 程:45~55Hz

    输出规格:DC4~20mA

    例2:YWE-F-V2-P2-F2-O1

    YWE-F频率变送器

    输 入:AC 220V±30%

    辅助电源:DC 12V±10%

    量 程:48Hz~52Hz

    输出规格:DC 0~5V

    八、注意事项

    1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。

    2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。

    3、产品出厂时已调校好零点和精度,请勿随意调整。

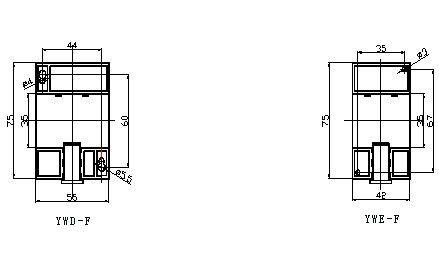

    九、安装尺寸(底部视图)
