  • 产品名称:直流电流(电压)变送器
    编  号:Pro20072410915
    型  号:
    标准价格:元/
    更新时间:2013.09.21
    出品单位:安徽天康股份有限公司
    直流电流(电压)变送器
    型号:YWD-DI(DV)

    一、概述

    YWD、YWE、YWL系列直流变送器系采用美国惠普公司最新器件—HCNR200/201线性光耦。将被测信号变

    换成一电压,经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压,再

    经恒压(流)至输出。本机采用计算机辅助设计(CAD),具有原理非常简单,线路设计精炼,可靠性高,

    安装方便等优点。

    YWD、YWE、YWL系列直流变送器以其良好的性能和低廉的价格,可广泛用于电信、电力等领域。尤其适

    用于工业过程控制中。

    二、原理

    本电路的核心器件—HCNR200/201线性光耦由高性能铝镓砷发光二极管(LED)和两只紧密匹配光电二极管

    构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被完全消除,

    输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设

    计,确保了光耦具有很好的线性度和稳定的增益。



    三、HCNR200/201主要特点

    低非线性度:典型:0.1% 最好:0.01%

    低温度系数:-65ppm/℃

    宽 频 带:高精度:DC-10kHz

    高速可达成:5MHz



    四、名称及型号

    直流电压变送器 型号:YWD-DV YWE-DV YWL-DV

    直流电流变送器 型号:YWD-DI YWE-DI YWL-DI



    五、执行标准

    QB/441600 17 079-2001



    六、主要技术指标

    1、 输入、输出及辅助电源参数:

    Vn

    输入电压

    V0

    0~5V

    V1

    0~30V

    V2

    0~60V

    V3

    0~300V

    V4

    0~450V

    V5

    0~75mV

    V6

    0~±75mV

    Vn

    用户自定

    An

    输入电流

    A1

    0~1mA

    A2

    0~10mA

    A3

    4-20mA

    A4

    0~±1mA

    A5

    0~±10mA

    A6

    4~12~20mA

    A7

    用户自定

    On

    输出信号

    O1

    0~5V

    O2

    1~5V

    O3

    0~20mA

    O4

    4~20mA

    O5

    0~±5V

    O6

    1~3~5V

    O7

    0~±20mA

    O8

    4~12~20mA

    O9

    0~10kHz

    On

    用户自定

    Pn

    辅助电源

    P1

    DC24V±15%

    P2

    DC12V±10%

    Pn用户自定,

    YWD系列可选:AC220V、AC110V , DC220V 、DC110V 、DC48V、 DC24V YWE、YWL系列可选:DC24V 、DC15V 、DC12V

    2、精度等级: 0.2% 0.5%(YWL系列)

    3、 输入过载:电压2倍连续,电流:1.5倍连续 3倍1秒

    4、 负载能力:输出电压:≥2kΩ,

    输出电流:≤650Ω

    5、工频耐压: AC2kV/1分钟,漏电流1mA

    6、 绝缘强度: ≥20MΩ

    7、 冲击电压: 5kV/1.2~50μs(峰值)

    8、 响应时间:<100ms

    9、 电源功耗: ≤1VA

    10、 工作环境:温度:-10~50℃ 湿度:10~90%(无凝露)

    11、 贮藏条件:温度:-40~70℃ 湿度:10~95%(无凝露)

    12、 电源反极性保护

    13、 外型尺寸:

    YWD: 55mm×75 mm×120mm

    YWE: 42mm×75 mm×70mm

    YWL: 75 mm×22.5mm×100mm

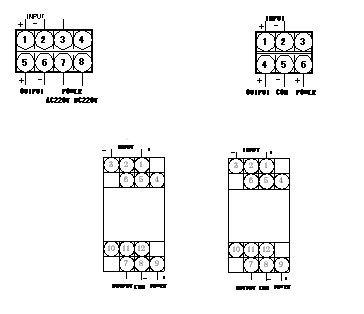

    七、接线图

    三隔离接线图 共地输出接线

    YWD-DI(DV) YWE-DI(DV)

    八、安装

    YWD、YWE系列采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M3×12。YWL系列采用DIN导轨安装方式,导轨宽度为35mm。



    九、产品调试

    找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其内的二个电位器分别为零点和满度调校电位器,调校时用小镙丝刀慢慢旋转至所需精度即可。



    十、订货须知

    签定订货合同时应详细写明所需的型号、规格,对应所选择的型号、规格按下列格式将代号填入,特殊规格请用文字说明。

    例1:YWE-DV-V2-P1-O4

    YWE-DV型直流电压变送器

    输 入:DC 0~60V

    辅助电源:DC 24V±15%

    输 出:DC 4~20mA

    例2:YWE-DI-A3-P1-O4

    YWE-DI型直流电流变送器

    输 入:DC 4~20mA

    辅助电源:DC 24V±15%

    输 出:DC 4~20mA



    十一、注意事项

    1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。

    2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。

    3、产品出厂时已调校好零点和精度,请勿随意调整。
