  • 产品名称:SWP-LK系列流量积算控制仪
    编  号:Pro2008515174536
    型  号:
    标准价格:元/
    更新时间:2013.09.22
    出品单位:
    ★ 五位瞬时流量+八位瞬时累积显示
      SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
    一、 主要特点
      1、 万能无跳线输入技术,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
      2、 流量系数K的自动演算具有多种输入信号功能,可配接各种差压、压力及频率式流量传感器(如涡街、涡轮、孔板等),可自由选择多种补偿方式(如温度、压力补偿等)。
      3、 具有极宽的显示测量范围,可切换显示温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及十二位的流量累积测量值(0--999999999999字),可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积达到9999999999.99′100。
      4、 采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。
      5、 仪表面板增加了一组LED发光二极管状态指示,每一发光二极管对应一种状态,用以指明对应显示值的工程含义,方便用户观测。

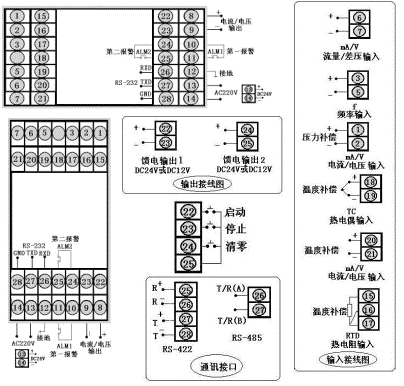

    二、 仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)
    型号
    SWP-LK80系列
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

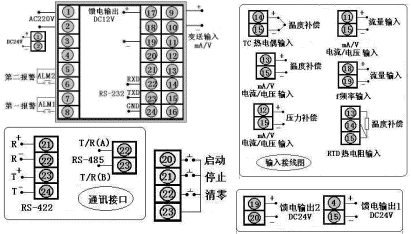

    型号
    SWP-LK90系列
    接 线 图
    仪表外形

    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g

    ★ SWP-LK系列与LE系列接线端子序号不同
    三、 SWP-LED系列流量积算控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LK
      □ □-□ □ -□ □ □- □ □- □- □- □  □ 5位+8位流量积算控制仪
    外形尺寸
    8
    9

    160×80mm,80×160mm
    96×96mm
    控制作用
    01
    02
    03
    04
    05

    无补偿输入
    带补偿输入
    过热蒸汽带温度压力补偿-查表法
    饱和蒸汽带温、压补偿-查表法
    用户特定曲线补偿输入-查表法
    通讯方式
    参见"通讯方式"
    输出方式
    参见"输出方式"
    流量信号类型
    参见"输入类型"
    压力补偿类型
    参见"输入类型"
    温度补偿类型
    参见"输入类型"
    第一报警方式
    N
    H
    L
    B
    C
    D

    无控制(或报警,可省略)
    上限控制(或报警)
    下限控制(或报警)
    流量定量到控制 --自动启动
    流量定量过程控制--自动启动
    流量定量到控制 --自动清零
    第二报警方式
    N
    H
    L
    B
    C

    无控制(或报警,可省略)
    上限控制(或报警)
    下限控制(或报警)
    流量定量到控制 --手动启动
    流量定量过程控制--手动启动
    馈电输出
    N
    P
    2P

    无馈电输出(可省略)
    单路DC24V馈电输出
    双路DC24V馈电输出
    供电方式
    W
    T


    DC24V供电
    AC90~265V供电(开关电源)
    AC220V供电(线性电源,可省略)
    外形特征
    S

    竖式显示仪表
    横式显示仪表(可省略)
    ★ 输入类型:(出厂默认值)
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    说 明
    A
    4~20 mA
    -1999~99999 d
    O
    脉冲-集电极开路
    0~5KHz
    本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
    B
    0~10 mA
    -1999~99999d
    G
    Pt100
    -200~650℃
    C
    1~5V
    -1999~99999d
    E
    热电偶E型
    0~1000 ℃
    D
    0~5V
    -1999~99999d
    K
    热电偶K型
    0~1300 ℃
    M
    0~20 mA
    -1999~99999d
    R
    用户特定
    -1999~99999 d
    F
    脉 冲
    0~5KHz
    N
    无补偿输入

    ★ 输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 注1:LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
    ★ 注2:仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
    ★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
    ★ 型号举例:
    ①SWP-LK802-02-AAG-NN
      补偿输入5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为4~20mA,温度补偿输入类型为4~20mA,4~20mA变送输出,无报警输出。
    ②SWP-LK803-81-ACK-BL-P
      过热蒸汽带温度压力补偿的5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为1~5V,温度补偿输入类型为热电偶K型,继电器控制输出,带RS-485通讯,带流量定量到控制报警输出,带下限报警输出,带DC24V馈电输出。
