  • 产品名称:SWP-CA101热工宝典系列
    编  号:Pro2008515153543
    型  号:
    标准价格:元/
    更新时间:2013.09.22
    出品单位:

    一、特性 :
      CA101 热工信号校验仪主要是为工业现场热工仪表及系统的校验维护而设计的,仪表提供完善而实用的功能,操作简单。仪表采用单片机作为 CPU ,集最新大规模数字转换集成电路和大屏幕液晶显示技术于一体,具有输出、测量、手册和 24VDC 配电功能,且四项功能可同时工作,同屏显示输出和测量值以及对应的 ITS-90 标准值(热电阻和热电偶)。并配备超大容量可充电电池,携带方便,能方便地完成工业现场热工仪表(传感器、变送器、显示仪表、控制系统)的检修、校验。其具有如下的使用特点:
    ■   小巧、便于携带和手持。
    ■ 坚固、可靠,背面的支撑架和挂钩孔适合现场使用。
    ■ 大显示屏,测量、输出可同时显示。
    ■ 电压、电流、电阻的测量和电压、电流的输出。
    ■ 8 种热电偶( K 、 E 、 T 、 J 、 S 、 R 、 N 、 B )的测量和输出, 2 种热电阻( PT100 、 Cu50 )的测量。
    ■ 热电偶、热电阻的测量输出具有 ITS-90 国际标准毫伏、电阻值对应显示。
    ■ 电压和电流测量可显示百分比。
    ■ 热电偶测量、输出具有自动或手动补偿功能。
    ■ 输出值的输入采用多种方式。
    ■ 热工宝典可实现电阻值与温度值、毫伏值与温度值的快速互查。

    ■ 内置大容量充电电池,充电一次可连续工作 5~7 小时(与工作状况相关)。

    ■ 大屏幕液晶带背光显示,中文菜单操作。
    ■ 按键声音和背光可控制,并能才每次开机时保持上次最后设置的状态。
    二、技术参数
    2.1 直流信号输入:

    测 量

    功 能

    量 程

    精 度

    DCV

    0~35V

    ± 0.1%FS

    DCmV

    0~100mV

    ± 0.05%FS

    DCmA

    0~35mA

    ± 0.05%FS

    RTD

    2 种

    ± 0.1%FS

    TC

    K 、 T 、 E 、 J 、 N

    ± 0.1%FS

    R 、 S 、 B

    ± 0.2%FS

    F

    0.0~5000Hz

    ± 0.2Hz

    2.2直流信号输出

    输 出

    功 能

    量 程

    精 度

    DCV

    0~5V

    ± 0.05%FS

    DCmV

    0~100mV

    ± 0.05%FS

    DcmA

    0~24mA

    ± 0.05%FS

    TC

    K 、 T 、 E 、 J 、 N

    ± 0.1%FS

    R 、 S 、 B

    ± 0.2%FS

    Hz

    0~1000Hz

    ± 1Hz

    0~5.00KHz

    ± 0.02KHz

    2.3 性能指标:

    工作温度: -10~50 ℃

    贮存温度: -27~70 ℃

           L × W1(W2) × H

    外形尺寸: mm3
          237 × 131(95) × 45
    三、操作方式

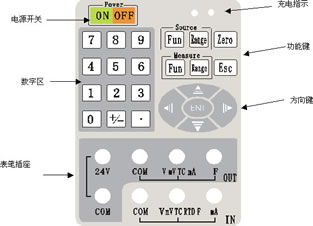

    3.1 仪表面版


    ● 液晶显示屏:显示测量及输出信号的相关信息。

    ● 电源开关:按下电源 ON 开关,接通电源。 OFF 关断电源。

    ● 键盘:

        ⑴ 数字区:直接输入要输出的量或查询的值。

        ⑵ :主画面和查询画面时设定光标位数值,参数设定时选择要修改的参数项。

        ⑶ :设定光标位。

        ⑷ ENT :回车键,确定选定的项操作有效

        ⑸ ESC :在主画面时进入热工宝典查询,参数设置时为退出参数设置画面。

        ⑹ FUN :测量或输出的类型切换。测量时由 DCV 、 DCmA 、 DCmV 、 RTD 、 TC 、 F 顺序循环切换。

             输出时由 DCV 、 DCmA 、 DCmV 、 TC 顺序循环切换。

        ⑺ Range :测量或输出中的 RTD 、 TC 的类型范围切换。 RTD 由 Cu50 、 Pt100 顺序切换, TC 由 S 、 K 、 E 、 T 、

             J、 B 、 R 、 N 顺序切换。

        ⑻ Zero :输出值复位为 0 。

        ⑼ ON 、 OFF :电源开关。按下 ON 2 秒钟,电源开关接通。

    ● 输入输出端子

      端子分为 OUT 区和 IN 区, OUT 区作为信号输出用, IN 区为信号测量用。红色的端子为正级,黑色的端子为负极。

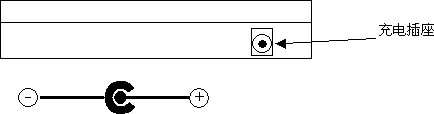

    3.2 顶端面图
      当电池电量不足的时候(屏幕闪动或者按开机键无法开机),将充电器插在此孔充电。
    3.3 测量和输出操作
      在该画面下,可以进行所有的仪表提供的输出和测量信号的操作。

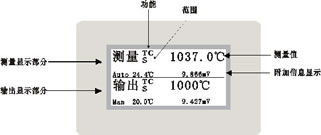

      打开电源,然后显示图1
      这时可以测量电压和输出电压,在附加信息栏里显示当前测量或输出值对应的 1~5V 的百分
    比,当测量值或输出值超 1~5V 的范围时,百分比不显示。
      按 Measure 中的 Fun 键可进行测量型号的切换,型号按如下的顺序循环切换(直流电压
    —> 直流电流— > 直流毫伏— > 热电阻— > 热电偶— > 频率— > 直流电压),仪表中表示
    ( DCV — >DCmA — >DCmV — >RTD — >TC — >F — >DCV )。
      按 Source 中的 Fun 键可进行输出型号的切换,型号按如下的顺序循环切换(直流电压
    — >直流电流— > 直流毫伏— > 热电偶— > 频率— > 直流电压),仪表中表示( DCV —

    >DCmA —>DCmV — >TC — >F — >DCV )。改变输出值可以通过两种方式实现:①通过左右方向键选择光标的      图 1

    位置,通过上下键修改该位的值;②直接通过数字键盘区输入数值,输入完一位后光标自动向右移一位,小数点位自动跳过,到末尾自
    动跳到起始位(以下所有的数值输入都可通过这两种方式实现修改)。
      这时可以测量和输出直流电流,在附加信息栏里显示当前测量或输出值对应的 4~20mA 的百分比,当测量值或输出值超 4~20mA 的
    范围时,百分比不显示。
      这时可以测量和输出直流电流,在附加信息栏里不显示任何附加信息。
      这时可以测量热电阻,在附加信息栏里显示当前测量的温度对应与 ITS-90 标准中的电阻值。按 Measure 中的 Range 可进行测
    量的热电阻类型切换,切换顺序如下( Cu50 — >Pt100 — >Cu50 )。
      这时可以测量和输出热电偶,在附加信息栏里显示当前测量的温度对应与 ITS-90 标准中的毫伏值,以及冷端温度补偿的方式和温
    度(Auto 表示是使用仪表内部自带的温度测量值作为冷端温度补偿, Man 表示以某一设定值作为冷端温度补偿,温度的设定请参考
    参数设置一节)。按 Measure 中的 Range 可进行测量的热电偶类型切换,切换顺序如下( S — >K — >E — >T — >J — >B —
    >R — >N —>S )。

    3.3 参数设置操作

    在操作可以进行一些参数的查看和修改。

    在主画面时候按 ENT 键可进入参数设置画面,这时如果按 ESC 键即可退出参数设置画面返回主画面。

    参数设置画面如下:
      上下键选择要修改参数,当选定某一个要修改参数后,按 ENT 键进入参数值修改,如下:
      然后按照修改数值一样的方法修改参数值,文字参数(如自动或者手动)的修改只能通过上下键选择具体的值。输入正确的值后按
    ENT键保存输入的并返回参数项选择画面,如按 ESC 键不保存返回。所有参数都设置完后按 ESC 键返回主画面。
    3.3.1 通用参数设置

    参数项

    参数范围

    出厂默认值

    说明

    输入补偿

    手动或自动

    手动

    测量热电偶时冷端温度补偿方式。手动表示补偿温度为下一参数所设的值,自动表示由仪表所测的环境温度作为冷端补偿

    补偿温度

    00.0 ℃ ~99.9 ℃

    00.0

    手动时热电偶测量冷端补偿温度。当输入补偿设为手动的时候,该参数作为热电偶测量的冷端补偿温度

    输出补偿

    手动或自动

    手动

    热电偶输出时候的冷端补偿温度,使用同输入补偿

    补偿温度

    00.0 ℃ ~99.9 ℃

    00.0

    手动时热电偶测量冷端补偿温度,使用同输入补偿温度

    对比度

    0~4

    02

    显示屏对比度

    校对密码

    0000~9999

    0000

    校对参数修改密码,只有校对密码正确后,按向下键,可以进入二级参数。

    3.3.2 二级参数设置 ( 非工程人员不得进入二级参数。否则,将造成仪表测量错误!
      在通用参数设置的校对密码项输入正确的密码,按 Enter 键后,用向下键即可往下移动到二级参数设置。

    修改密码

    0000~9999

    -

    修改校对密码

    DCV 零点

    -9999~+9999

    0000

    DCV 显示值偏移

    DCV 比例

    0.000~9.999

    1.000

    DCV 显示值缩放

    DCmA 零点

    -9999~+9999

    0000

    DCmA 显示值偏移

    DcmA 比例

    0.000~9.999

    1.000

    DCmA 显示值缩放

    DCmV 零点

    -9999~+9999

    0000

    DCmV 显示值偏移

    DCmV 比例

    0.000~9.999

    1.000

    DCmV 显示值缩放

    RTD1 零点

    -9999~+9999

    0000

    RTD1 显示值偏移 (Cu50)

    RTD1 比例

    0.000~9.999

    1.000

    RTD1 显示值缩放 (Cu50)

    RTD2 零点

    -9999~+9999

    0000

    RTD2 显示值偏移 (Pt100)

    RTD2 比例

    0.000~9.999

    1.000

    RTD2 显示值缩放 (Pt100)

    TC-S 零点

    -9999~+9999

    0000

    显示值偏移 (S 型热电偶 )

    TC-S 比例

    0.000~9.999

    1.000

    显示值缩放 (S 型热电偶 )

    TC-K 零点

    -9999~+9999

    0000

    显示值偏移 (K 型热电偶 )

    TC-K 比例

    0.000~9.999

    1.000

    显示值缩放 (K 型热电偶 )

    TC-E 零点

    -9999~+9999

    0000

    显示值偏移 (E 型热电偶 )

    TC-E 比例

    0.000~9.999

    1.000

    显示值缩放 (E 型热电偶 )

    TC-T 零点

    -9999~+9999

    0000

    显示值偏移 (T 型热电偶 )

    TC-T 比例

    0.000~9.999

    1.000

    显示值缩放 (T 型热电偶 )

    TC-J 零点

    -9999~+9999

    0000

    显示值偏移 (J 型热电偶 )

    TC-J 比例

    0.000~9.999

    1.000

    显示值缩放 (J 型热电偶 )

    TC-B 零点

    -9999~+9999

    0000

    显示值偏移 (B 型热电偶 )

    TC-B 比例

    0.000~9.999

    1.000

    显示值缩放 (B 型热电偶 )

    TC-R 零点

    -9999~+9999

    0000

    显示值偏移 (R 型热电偶 )

    TC-R 比例

    0.000~9.999

    1.000

    显示值缩放 (R 型热电偶 )

    TC-N 零点

    -9999~+9999

    0000

    显示值偏移 (N 型热电偶 )

    TC-N 比例

    0.000~9.999

    1.000

    显示值缩放 (N 型热电偶 )

    3.3 热工宝典操作

      使用该操作可以查询热电偶和热电阻的毫伏数或电阻值与温度的对应关系。

      在主画面下,按 ESC 键即进入热工宝典查询画面。如下:
      上下键选择是热电阻还是热电偶,左右键选择型号,然后按 ENT 键,进入查询方式选择画面:
      选择是通过温度查询电偶的毫伏值或电阻值,还是通过电偶的毫伏值或电阻值查询温度值。按 ENT 确认后进入查询画面:
      输入温度值或毫伏数或电阻值,可以在最下一栏看到所要查询的值。按 ESC 键可以一级一级的往上退出该画面,进入主画面。
    3.4 充电
      当电池电量耗尽的时候(屏幕闪动或者按开机键无法开机),把充电器由此口插入进行充电,充电时候可同时进行测量或者输出,
    当在充电的时候,绿灯闪烁,红灯亮时候,表示已经充满。

    3.5 按键声音和背光控制

      在主画面时候,同时按下小数点键和右方向键,可以在有无背光之间切换。

      在主画面时候,同时按下小数点键和左方向键,可以在有无按键声音之间切换。

    关机后能保持上次设定的状态。
    四、注意事项

    ●  测试和输出时,端子接线必须与操作一致。比如:在输出端子上接测量电压,在电流端子上测量电压,都有可能损坏仪表。

    ●  确认每档量程范围,不能过量程使用。

    ●  仪表在有足够光强处,不要使用背光,这样可以延长电池使用时间。

    ●  当仪表从室内拿到现场并采用自动温度补偿方式,温差较大时,应把仪表在现场适应 5 分钟,使仪表内藏的温度传感器的温度和环

      境温度一致,从而准确测量出环境温度值。

    ● 输出热电偶信号时,设定温度应大于等于补偿的温度,使输出的毫伏信号为正值。
