    产品名称：CS01 电流传感器
    编　　号：Pro200851515630
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：

    一、     产品特点
    1、PBT外壳，耐高温；
    2、环氧树脂灌封，隔离性能好，抗冲击性强；
    3、体积小，外形美观，插针式直接焊接线路板；
    4、线性范围宽，一致性好。
     二、 型号定义

     三、性能指标

    　

    型  号
    I/O
    精度
    等级
    相移RL=0
    （补偿后）
    线性范围
    负载电阻
    CS01-6/7.07
    6A/7.07V
    0.5
    ＜5'
    0～120%
    ≥500kΩ
    CS01-5/4
    5A/4V
    0.5
    ＜5'
    0～120%
    ≥500kΩ

    隔离耐压
    使用温度
    贮存温度
    相对湿度
    ＞2500Vac
    -40℃～75℃
    -60℃～75℃
    ＜90%
    　 　 　 　 　 　 　 　 　
    上表所列为常用规格，还可根据客户要求另行设计。

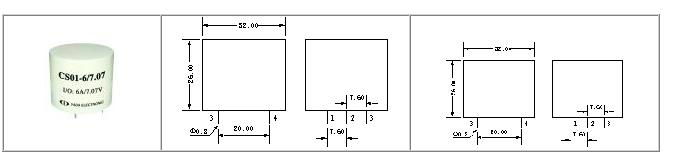

     四、外形及引脚图（单位：mm）

    五、使用方法
    CS01是一款精密电流传感器，将电流信号隔离变换成适当的电压信号，额定输入电流通常有6A、5A等，额定输出电压通常7.07V、4V等，还可根据客户要求另行设计，后面可不处理直接接A/D采样电路。
