  • 产品名称:三组合交流电压变送器
    编  号:Pro200851595221
    型  号:
    标准价格:元/
    更新时间:2013.09.22
    出品单位:

    一、    概述
       交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流
    的仪器,广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系
    统。
    交流电流、电压变送器具有单路、三路组合结构形式,其特点为:
    1、准确度高(典型:0.2%   最好0.05%)。
    2、整个量程范围都有极高的线性度。
    3、集成化程度高,结构简单,优良的温度特性和长期工作稳定性,使变送器免于定期校验。
      二、产品名称及型号
    名         称
    型             号
    辅  助  电  源
    单交流电流变送器
    YWD-I、 YWE-I、YWF-I 、YWL-I
    YWD系列可选:AC:220V 110V
    DC:220V  110V  48V  24V
    YWE、YWF、YWL系列可选:
    DC:  24V、15V、12V
    三组合交流电流变送器
    YWD-3I、YWE-3I、YWL-3I
    单交流电压变送器
    YWD-U、 YWE-U、YWF-U 、YWL-U
    三组合交流电压变送器
    YWD-3U、YWE-3U、YWL-3U
      三、执行标准
        GB/T13850-1998idtIEC688:1992
      四、主要技术指标
    a)  精度等级: 0.2级、0.5级
    b)  输入、输出及辅助电源参数
    Vn
    输入电压
    V0
    0~70V
    V1
    0~120V
    V2
    0~250V
    V3
    0~300V
    V4
    0~450V
    V5
    0~500V
    V6
    用户自定

    An
    输入电流

    A1
    0~1A
    A2
    0~5A
    A3
    0~10A
    A4
    0~30A
    A5
    0~50A
    注:
    A4、A5、 A6、A7、 A8
    仅适合于YWF类结构的产品。
    A6
    0~75A
    A7
    0~100A
    A8
    0~150A
    A9
    用户自定义
    Pn
    输助电源
    P1
    DC24V±15%
    P2
    DC12V±15%
    P3
    AC220V±15%
    P4
    用户自定
    On
    输    出
    O1
    0~5V
    O2
    1~5V
    O3
    0~2OmA
    O4
    4~20mA
    O5
    用户自定

    c)  输入频率: 50Hz±5Hz
    d)  过载输入:电流:2倍连续  30倍1 秒
                  电压:2倍连续
    e)  吸收功率:电压回路:<0. 5VA/450V
               电压回路:<0.2VA/100V
                 电流回路:<0.1 VA/5A
    f)  响应时间: ≤350ms
    g)  输出负载:电流:当辅助电源≥24V时,RL≤650Ω;
       当辅助电源为+12V、+15V时,RL≤300Ω;
                       电压:RL≥2kΩ
    h)  工频耐压:输入/输出/外壳间:AC 2kV/min
    i)  绝缘电阻: ≥20MΩ
    j)  冲击电压: 5kV/1.2-50μs(峰值)
    k)  工作环境:温度:-10~50℃     湿度:10~90%(无凝露)
    l)  贮藏条件:温度:-40~70℃     湿度:10~95%(无凝露)
    m)  外形尺寸:
                YWD-I、YWD-U型:       55 mm×75 mm×120mm³
     YWD-3I、YWD-3U型:     110 mm×75 mm×120mm
     YWE-I、 YWE-U型:      42mm×75 mm×70mm
     YWE-3I、YWE-3U型:     110 mm×75 mm×70mm
     YWF-I、 YWF-3U型:     104 mm×31 mm×77mm
     YWL-I(3I)、 YWL-U(3U)型 75 mm×22.5mm×100mm
      五、接线图

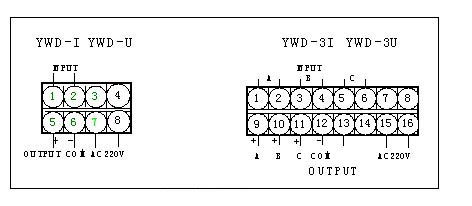

    1、YWD系列单交流电流(电压)/三组合交流电流(电压)变送器

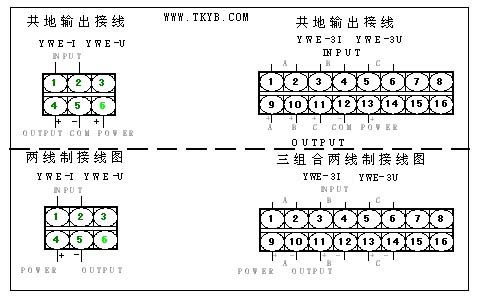

    2. YWE系列单交流电流(电压)/三组合交流电流(电压)变送器

      3. YWF系列单交流电流(电压)变送器
                  YWF-I                  YWF-U

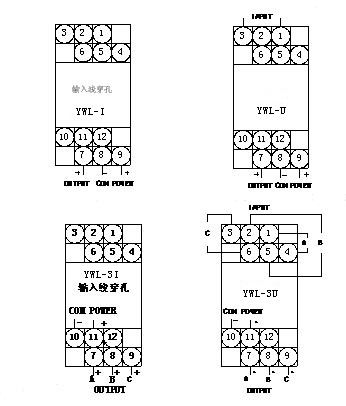

        4. YWL系列单交流电流(电压)/三组合交流电流(电压)变送器

    注: 1、YWF、YWL系列交流电流变送器输入线从变送器外壳设置的穿孔穿过,不分极性。
                2、YWD、YWE系列电流变送器只允许通过小于10A的电流,超过10A时,只能选择YWF-I型产品。
      六、产品调试
      1、  YWD、YWE单交流电流、电压变送器:找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其内的两个电位器分别为零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。
      2、  YWD、YWE三组合交流电流、电压组合变送器:找到对应于变送器面板上相应的ZEROA、CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔,其内的电位器分别为A、B、C三路的零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。
      七、    安装
      YWD、YWE系列采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M4×12和M3×12。YWF、
    YWL采用DIN导轨安装,导轨宽度为35mm。
      八、    定货须知

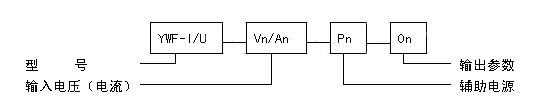

      签定订货合同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字
    说明。

    例1:YWF-I-A4-P1-O1
         YWF-I型有源单交流电流变送器
         输    入:AC 0~30A
         辅助电源:DC 24V±15%
         输    出:DC 0~5V
    例2:YWD-3U-V3-P3-O4
         YWD-3U型有源三电压组合变送器
         输    入:AC 0~300V
         辅助电源:AC 220V±15%
         输    出:DC 4~20mA
      九、      注意事项
    1、  输入、输出、辅助电源接线必须正确,不能错位。
    2、  使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
    3、  产品出厂时已调校好零点和精度,请勿随意调整。

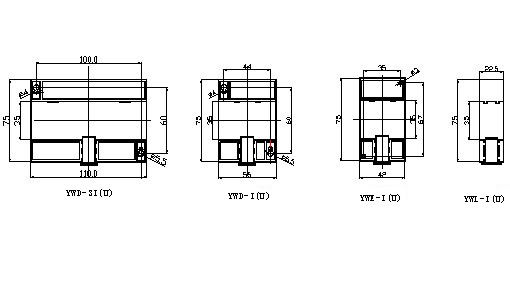

      十、安装尺寸(底部视图)
