  • 产品名称:SWP-TC系列计数仪表
    编  号:Pro2008516103627
    型  号:
    标准价格:元/
    更新时间:2013.09.23
    出品单位:
    SWP系列智能计数表适用各种计数脉冲、长度测量和控制。
    一、 主要特点
      1、高亮度LED数字显示测量值
      2、支持多机网络通讯,通讯协议可任意自由设定
      3、独特的全开放式用户自设定界面
        输出方式设定
        报警方式设定
      4、设定参数断电永久保留及参数密码锁定
      5、设定计数目标值
      6、交直流开关电源供电方式
    二、SWP-TC系列计数仪表接线图
    型号
    SWP-TC-C803系列

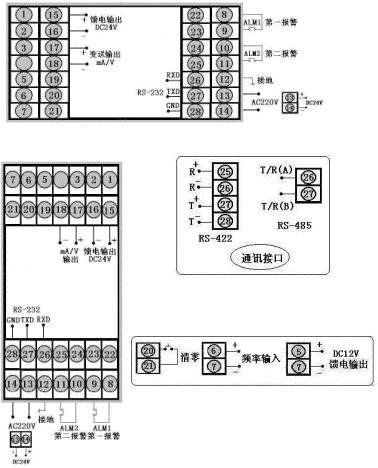

    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    型号
    SWP-TC-C803系列
    仪表外形

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-TC-C403系列

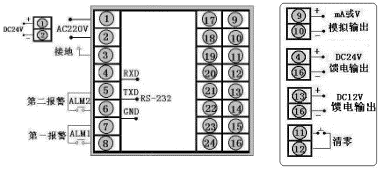

    接 线 图
    仪表外形

    仪表尺寸:48×96×140mm
    开孔尺寸:45×92mm
    重 量:240g

    仪表外形

    仪表尺寸:48×96×140mm
    开孔尺寸:44×92mm
    重 量:240g

    型号
    SWP-TC-C903系列

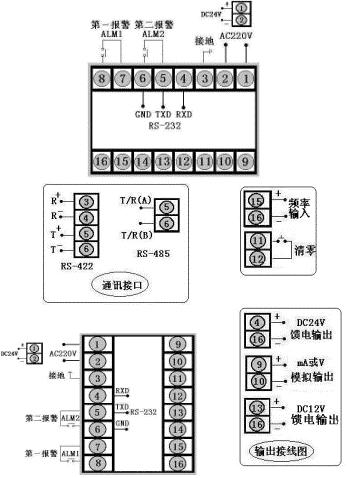

    接 线 图
    仪表外形

    仪表尺寸:72×72×112mm
    开孔尺寸:68×68mm
    重 量:240g

    三、SWP-TC系列计数仪表型譜表
    型 号
    代 码
    说 明
    SWP-TC-
     □ □ □□ □ □ □ □ □ □ □ SWP系列计数表
    外型特征
    C
    S

    横式仪表
    竖式仪表
    外形尺寸
    4
    8
    9

    96×48mm,48×96mm
    160×80mm,80×160mm
    96×96mm
    控制作用
    01
    03

    测量显示
    三位控制
    通讯方式
    0
    2
    4
    8

    无通讯
    通讯协议为 RS-232
    通讯协议为 RS-422
    通讯协议为 RS-485
    输出方式
    0
    1
    2
    3
    4
    5
    6
    7

    无控制输出
    继电器触点
    电流 4~20mA
    电流 0~10mA
    电压 1~5V
    电压 0~5V
    SCR-过零触发脉冲
    SSR-固态继电器
    输入类型

    A:集电极开路信号输入(OC门)
    B:射级开路信号输入(OE门)
    C:电平信号输入
    D:开关量输入/触点信号(无源)
    E:电流型信号输入
    第一报警方式
    N
    H
    L

    无报警(可省略)
    AL1上限报警
    AL1下限报警
    第二报警方式
    N
    H
    L

    无报警(可省略)
    AL1上限报警
    AL1下限报警
    显示方式及馈电输出
    N
    0.8
    P

    0.56 英寸 LED显示(可省略)
    0.8 英寸 LED显示
    DC 24V馈电输出
    供电方式
    W
    T
    DC24V供电
    AC90~260V供电(开关电源)
    AC220V供电
    ★以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是,要提供输入信号为低时是多少毫安,输入信号为高时是多少毫安。
