  • 产品名称:SWP-LCD-NL智能化防盗型流量积算记录仪
    编  号:Pro200851610207
    型  号:
    标准价格:元/
    更新时间:2013.09.23
    出品单位:
    SWP-LCD-NL流量热能积算无纸记录仪集流量/热能积算与记录于一体,具有防盗用功能,是一种智能化的多功能二次仪表,适合对热水的热量进行过程监测,总量累积。
    一、仪表特点
      1、丰富的热量积算软件

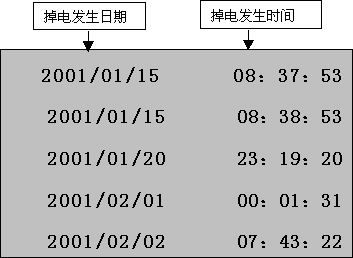

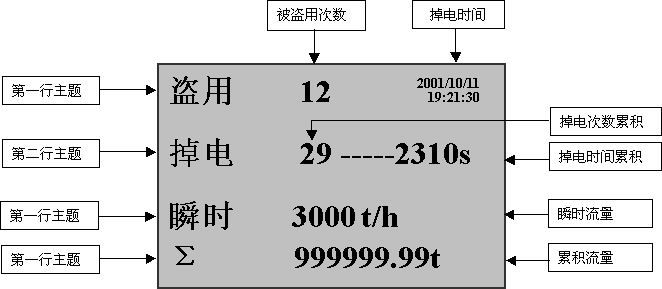

      2、强化管理的防盗及防掉电记录功能

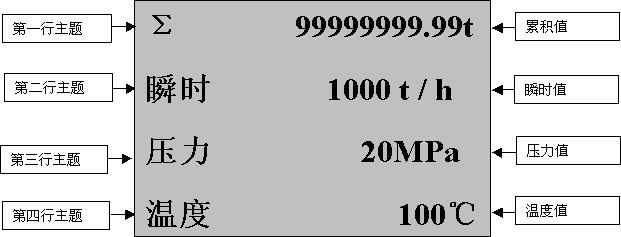

      3、可接3路被测信号,满足温度补偿、压力补偿、温压全补偿的积算要求。
    二、仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)
    型号
    SWP-LCD-NL系列

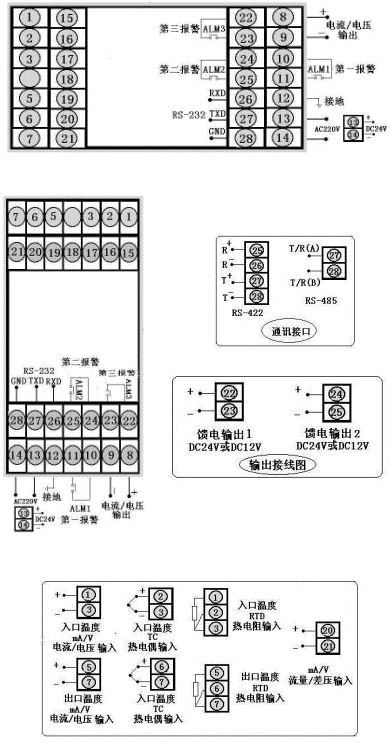

    接 线 图

    仪表

    外形



    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g





    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    三、SWP-LCD-LQ仪表型谱表
    型 号
    代 码
    说 明
    SWP-LCD-N
    □□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ 新一代大屏幕带背光液晶显示仪表
    仪表功能
    L                             流量积算仪
    LR                             流量积算记录仪
    外形尺寸
    8
                              160×80mm(横),80×160mm(竖)
    补偿信号
    01
    02
    03
    04
    05

    无补偿输入
    带补偿输入
    过热蒸汽带温压补偿输入
    饱和蒸汽带温压补偿输入
    用户特定曲线补偿输入
    通讯方式
                          参见"通讯方式"
    变送输出
                      参见"输出方式"
    流量输入类型
                    参见"输入类型"
    压力输入类型
                  参见"输入类型"
    温度输入类型
                参见"输入类型"
    第一报警方式
              参见"报警方式"
    第二报警方式
            参见"报警方式"
    第三报警方式
          参见"报警方式"
    馈电输出
    P
    2P

    DC24V馈电输出
    2路DC24V馈电输出
    供电方式
    W
    T


    DC24V供电
    AC90~265V供电(开关电源)
    AC220V供电(线性电源,可省略)
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    A
    4 ~ 20 mA
    -1999~99999 d
    S
    S
    0 ~1600 ℃
    B
    0 ~ 10 mA
    -1999~99999 d
    T
    T
    -200~400 ℃
    C
    1 ~ 5 V
    -1999~99999 d
    U
    J
    0 ~1200 ℃
    D
    0 ~ 5 V
    -1999~99999 d
    V
    CU50
    -50.0~150.0 ℃
    M
    0 ~ 20 mA
    -1999~99999 d
    W
    PT100.1
    -99.9~199.9℃
    H
    4~20 mA开方
    -1999~99999 d
    G
    PT100
    -200~650 ℃
    I
    0~10mA开方
    -1999~99999 d
    O
    脉冲-集电极开路
    0~5KHz
    J
    1~ 5 V开方
    -1999~99999 d
    E
    E
    0~1000 ℃
    Q
    0 ~ 20 mA开方
    -1999~99999 d
    K
    K
    0~1300 ℃
    F
    脉 冲
    0~5KHz
    R
    用 户 特 定
    -1999~99999 d
    L
    B
    400~1800 ℃
    N
    无补偿输入

    报警方式
    选型代码
    N
    H
    L
    报警方式
    无位式控制或报警(可省略) 位式上限控制或上限报警 位式下限控制或下限报警
    通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    输出方式
    选型代码
    0
    2
    3
    4
    5
    输出方式
    无输出
    4~20mA输出
    0~10mA输出
    1~5V输出
    0~5V输出
    型号举例:
    SWP-LCD-NL801-21-A-HL-P-W-S
    流量积算仪,无补偿输入,通讯方式为RS-232,输出方式为继电器输入,流量输入类型为4 ~ 20 mA,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。

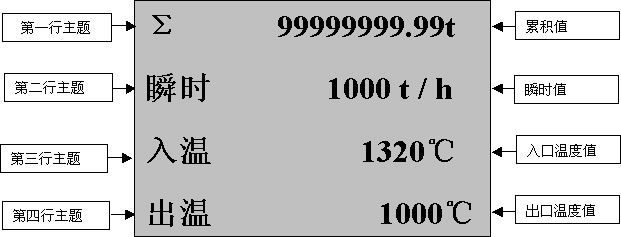

      3、可接3路被测信号,满足温度补偿、压力定值补偿、温压全补偿的积算要求。
    二、仪表外形及接线图(以下为基本配线,特殊订货请参考随机接线图)
    型号
    SWP-LCD-NLQ系列

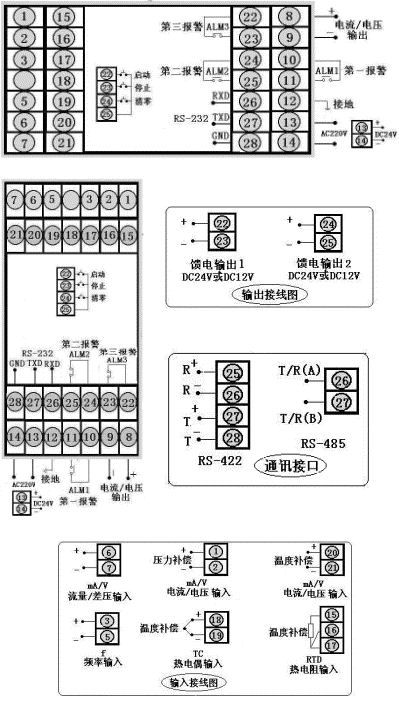

    接 线 图

    仪表

    外形



    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g



    仪表

    外形



    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    三、SWP-LCD-LQ仪表型谱表
    型 号
    代     码
    说    明
    SWP -LCD-N
    □□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ 新一代大屏幕带背光液晶显示仪表
    仪表功能
    LQ
                              不记录
    LQR
                              记录
    外形尺寸
    8
                            160×80mm(横)80×160mm(竖)
    补偿信号
    12
                          单路热量表
    通讯方式
                        参见"通讯方式"
    变送输出
                      参见"输出方式"
    流量输入类型
                    参见"输入类型"
    入口输入类型
                  参见"输入类型"
    出口输入类型
                参见"输入类型"
    第一报警方式
              参见"报警方式"
    第二报警方式
            参见"报警方式"
    第三报警方式
          参见"报警方式"
    馈电输出
    P
    2P

    DC24V馈电输出
    2路DC24V馈电输出
    供电方式
    W


    DC24V供电
    AC220V供电
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    A
    4 ~ 20 mA
    -1999~99999 d
    S
    S
    0 ~1600 ℃
    B
    0 ~ 10 mA
    -1999~99999 d
    T
    T
    -200~400 ℃
    C
    1 ~ 5 V
    -1999~99999 d
    U
    J
    0 ~1200 ℃
    D
    0 ~ 5 V
    -1999~99999 d
    V
    CU50
    -50.0~150.0 ℃
    M
    0 ~ 20 mA
    -1999~99999 d
    W
    PT100.1
    -99.9~199.9℃
    H
    4~20 mA开方
    -1999~99999 d
    G
    PT100
    -200~650 ℃
    I
    0~10mA开方
    -1999~99999 d
    O
    脉冲-集电极开路
    0~5KHz
    J
    1~ 5 V开方
    -1999~99999 d
    E
    E
    0~1000 ℃
    Q
    0 ~ 20 mA开方
    -1999~99999 d
    K
    K
    0~1300 ℃
    F
    脉 冲
    0~5KHz
    R
    用 户 特 定
    -1999~99999 d
    L
    B
    400~1800 ℃
    N
    无补偿输入

    报警方式
    选型代码
    N
    H
    L
    报警方式
    无位式控制或报警(可省略) 位式上限控制或上限报警 位式下限控制或下限报警
    通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    输出方式
    选型代码
    0
    2
    3
    4
    5
    输出方式
    无输出
    4~20mA
    0~10mA
    1~5V
    0~5V
    型号举例:
    ①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
    不记录,单路热量表,通讯方式为RS-232,输出方式为继电器输出,差压输入类型为4~20 mA,入口输入类型4~20 mA,出口输入类型4~20 mA,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
    ②SWP-LCD-NLQR812-81-ABC-LH-P
    带记录,单路热量表,通讯方式为RS-485,输出方式为继电器输出,流量输入类型为4~20 mA,入口输入类型0~10 mA,出口输入类型1~5V,第一报警为下限报警,第二报警为上限报警,AC220V供电,横表。
