    产品名称：SWP-LCD-M多通道巡检控制仪
    编　　号：Pro20085168432
    型　　号：
    标准价格：元/
    更新时间：2013.09.23
    出品单位：
    SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。
    一、仪表特点：
    　　1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现万能输入。
    　　2、可选择统一报警输出，分别报警输出或分别变送输出。
    　　3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

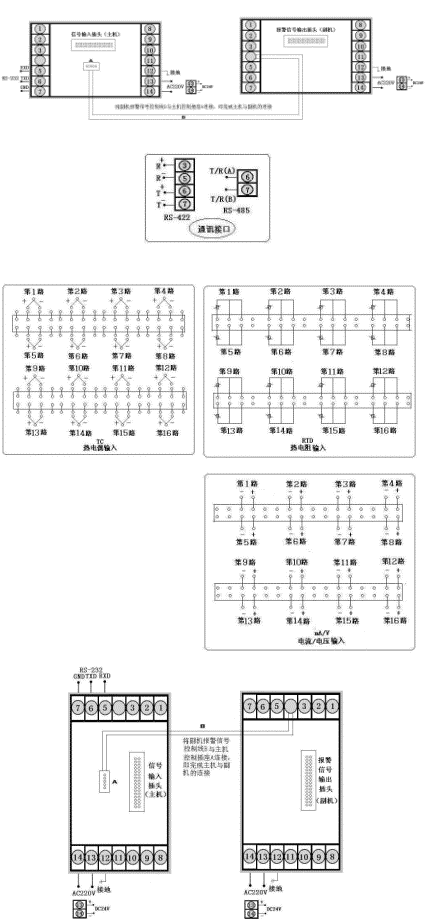

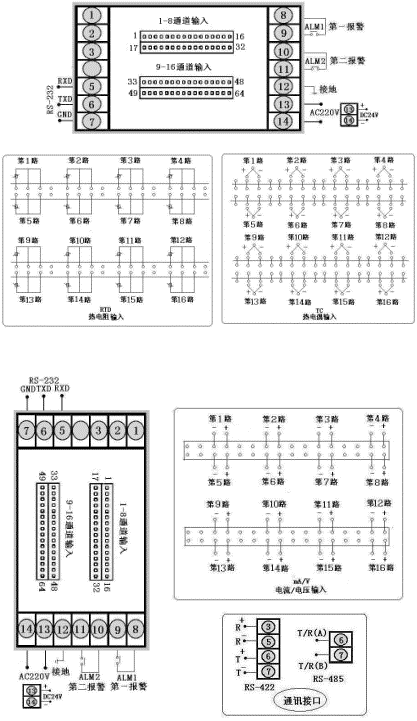

    二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）
    型号
    SWP-LCD-M系列
    接 线 图

    仪表

    外形

    　

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    		 　

    仪表

    外形

    　

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-MD808系列
    接 线 图

    仪表

    外形

    　

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g



    		 　
    型号
    　SWP-MS808系列

    仪表

    外形

    　

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    三、SWP-LCD-M系列多通道巡检测量控制仪型谱表
    型 号
    代 码
    说 明
    SWP-LCD-
    		 □ □ □□- □ □ - □□ - □ □- □ -□- □
    大屏幕带背光液晶显示仪表
    仪表功能
    M

    多通道巡回检测仪表
    外形尺寸
    8
    160×80mm（横式） 80×160mm（竖式）
    控制作用
    □□
    参见"控制作用"
    通讯方式
    □
    参见"通讯方式"
    输出方式
    □
    参见"输出方式"
    输入类型
    □□
    参见"输入类型"
    第一报警方式
    □
    参见"报警方式"
    第二报警方式
    □
    参见"报警方式"
    报警记忆
    K


    带报警保持功能（本页注1）
    不带报警保持功能
    供电方式
    W
    T
    　

    DC24V供电
    AC90～265V供电 （开关电源）
    AC220V供电
    外形特征
    S
    　
    竖式
    横式
    ★　控制作用
    选型代码
    　06
    07
    08
    09
    14
    控制作用
    八路巡检测量显示
    八路巡检统一控制/报警输出
    八路巡检分别控制/报警输出
    十六路巡检测量显示
    十六路巡检统一控制/报警输出
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    		 -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		 -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		 -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		 -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    		 -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    		 -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    		 -1999～99999 d
    23
    全可切换输入
    　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    		 -1999～99999 d
    　
    　
    　
    ★ 报警方式
    选型代码
    N
    H
    L
    报警方式
    无位式控制或报警（可省略）
    位式上限控制或上限报警
    位式下限控制或下限报警
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组相互独立的变送输出信号。
    ★ 型号举例：
    ①SWP-LCD-M814-21-08-HL-K-W-S
    　　十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。
    ②SWP-LCD-M808-81-10-L-H-K-T
    　　八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。
    二、 特殊技术参数
    控制输出方式
    PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配，无相对误差
    比例范围
    0.0%-100.0%（单位：0.1%）
    积分（复位）时间
    0-9,999s（单位：1s）
    微分（比率）时间
    0-9,999s（单位：1s）
    控制周期
    1-250s（单位：1s）
    采样周期
    0.5s

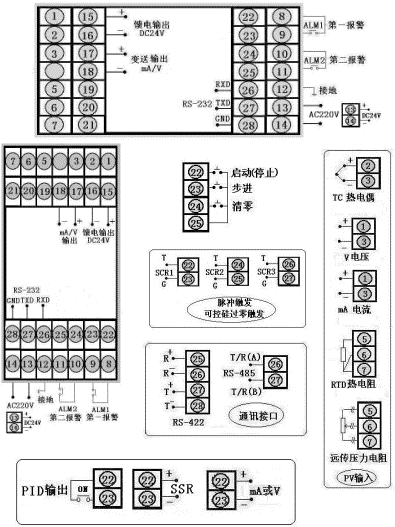

    三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
    型号
    SWP-LCD-NP系列（横式）
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-N
    		 □ □ □□-□ □ □-□□- □ □-□-□-□
    新一代大屏幕带背光液晶显示仪表
    仪表功能
    P

    32段PID可编程序控制仪
    外形尺寸
    8

    160×80mm（横），80×160mm（竖）
    控制作用
    05

    PID调节功能
    通讯方式
    □

    参见"通讯方式"
    控制输出
    □

    参见"控制输出方式"
    变送输出
    □

    参见"变送输出方式"
    输入类型
    □□

    参见"输入类型"
    第一报警方式
    □

    参见"报警输出方式"
    第二报警方式
    □

    参见"报警输出方式"
    馈电输出
    P

    DC24V馈电输出
    供电方式
    W
    T
    　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    		 -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		 -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		 -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		 -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    		 -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    		 -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    		 -1999～99999 d
    23
    全可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    		 -1999～99999 d
    24
    频率输入　
    0～10KHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    21
    1～5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    22
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    19
    4～20 mA开方
    　
    　
    04
    E
    08
    Pt100
    13
    0～10 mA
    20
    0～10mA开方
    　
    　
    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警（可省略）
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    ★ 变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    		 6 7 8 9
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    		 SCR输出 SSR输出 特殊规格 SOT输出
    SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
    ★ 型号举例：
    ①SWP-LCD-NP805-21-09-HL-P-W-S
    　　通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
    ②SWP-LCD-NP805-81-08-LH-P-T
    　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
