  • 产品名称:SWP-LCD-PID自整定控制仪
    编  号:Pro200851683728
    型  号:
    标准价格:元/
    更新时间:2013.09.23
    出品单位:
    SWP-LCD系列PID外给定(或阀位)控制仪适用于需要进行高精度测量控制的系统,可取代放大器直接驱动执行的机构(如阀位等)。
      SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示,使测量值的显示更为清晰直观。
    一、 主要特点
      1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出(开关量控制输出-继电器正转、反转控制)及一路模拟量变送输出,可适用于各种测量控制场合。
      2、 自动跟随外部给定值(或阀位反馈值)进行控制输出(模拟量控制输出或继电器正转、反转控制输出)。可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
    二、 特殊技术参数
    控制输出方式
    PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配,无相对误差
    比例范围
    0.0%-100.0%(单位:0.1%)
    积分(复位)时间
    0-9,999s(单位:1s)
    微分(比率)时间
    0-9,999s(单位:1s)
    控制周期
    1-250s(单位:1s)
    采样周期
    0.5s

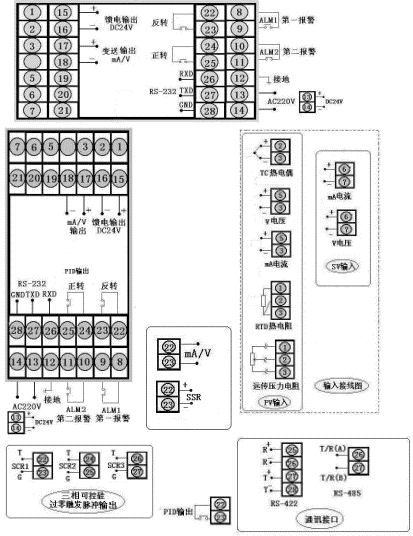

    三、 仪表外形及接线图(以下为基本配线,特殊订货请参考见随机接线图)
    型号
    SWP-ND815、D825系列
    接 线 图
    仪表外形



    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g


    型号
    SWP-ND815、D825系列
    仪表外形



    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、 SWP-LCD系列PID自动演算外给定(或阀位)控制仪型谱表
    型 号
    代 码
    说 明
    SWP-LCD-N
    □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID控制仪
    外形特征
    D
    S

    横式显示仪表
    竖式显示仪表
    外形尺寸
    8
                        160×80mm,80×160mm
    控制作用
    15
    25

    外给定控制
    阀位控制(继电器正转反转控制)
    通讯方式
                    参见"通讯方式"
    控制输出
                  参见"控制输出方式"
    变送输出
                参见"变送输出方式"
    测量信号输入类型
    □□
              参见"输入类型"
    外给定信号输入类型或阀位反馈信号输入类型
    □□
            参见"输入类型"
    第一报警方式
          参见"报警输出方式"
    第二报警方式
        参见"报警输出方式"
    馈电输出
    P
      DC24V馈电输出
    供电方式
    W
    T

    DC24V供电
    AC90~265V供电(开关电源)
    AC220V供电(线性电源,可省略)
    特殊型号或要求的,请提供分度号或参考标准,定货时说明 。
    输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400~1800 ℃
    09
    Pt100.1
    -99.9~199.9℃
    17
    30~350Ω
    -1999~99999 d
    02
    S
    0 ~1600 ℃
    10
    Cu50
    -50.0~150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ~1300 ℃
    11
    Cu100
    -50.0~150.0 ℃
    19
    4~20 mA开方
    -1999~99999 d
    04
    E
    0 ~1000 ℃
    12
    4~20 mA
    -1999~99999 d
    20
    0~10mA开方
    -1999~99999 d
    05
    T
    -200~400 ℃
    13
    0~10 mA
    -1999~99999 d
    21
    1~ 5 V开方
    -1999~99999 d
    06
    J
    0 ~1200 ℃
    14
    1~5 V
    -1999~99999 d
    22
    0~5 V开方
    -1999~99999 d
    07
    Wre
    0 ~2300 ℃
    15
    0~5 V
    -1999~99999 d
    23
    可切换输入
    详见下表
    08
    Pt100
    -200~650 ℃
    16
    0~20 mA
    -1999~99999 d



    全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1~5 V
    21
    1~5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0~5 V
    22
    0~5 V开方
    03
    K
    07
    WRe
    12
    4~20 mA
    19
    4~20 mA开方


    04
    E
    08
    Pt100
    13
    0~10 mA
    20
    0~10mA开方


    报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警(可省略)
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    6 7 8 9
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    SCR输出 SSR输出 特殊规格 SOT输出
    通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    注1:仪表作为阀位正反转控制时,只能带一个报警,上限或下限。
    注2:外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。
    注3:阀位控制――继电器正转、反转控制输出。
    注4:控制输出为PID或阀位控制,变送输出为测量值对应的变送输出。
    型号举例:
    SWP-LCD-ND815-21-08/12-HL-P-W
    外给定控制,通讯方式RS-232,输出方式继电器输出,测量信号输入类型为Pt100,外给定信号输入类型为4~20Ma,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,供电方式为直流24V供电。
    二、 特殊技术参数
    控制输出方式
    PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配,无相对误差
    比例范围
    0.0%-100.0%(单位:0.1%)
    积分(复位)时间
    0-9,999s(单位:1s)
    微分(比率)时间
    0-9,999s(单位:1s)
    控制周期
    1-250s(单位:1s)
    采样周期
    0.5s

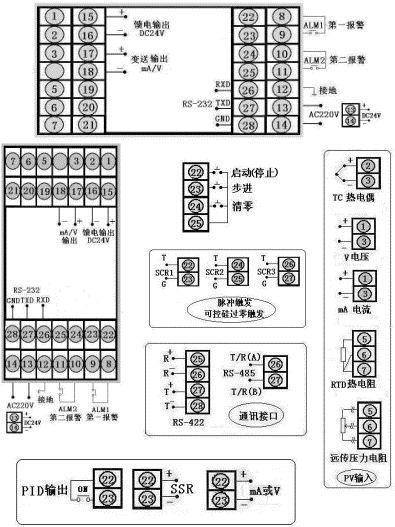

    三、仪表外形及接线图(以下为基本配线,特殊订货请参考随机接线图)
    型号
    SWP-LCD-NP系列(横式)
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-N
    □ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表
    仪表功能
    P
                          32段PID可编程序控制仪
    外形尺寸
    8
                        160×80mm(横),80×160mm(竖)
    控制作用
    05
                      PID调节功能
    通讯方式
                    参见"通讯方式"
    控制输出
                  参见"控制输出方式"
    变送输出
                参见"变送输出方式"
    输入类型
    □□
              参见"输入类型"
    第一报警方式
            参见"报警输出方式"
    第二报警方式
          参见"报警输出方式"
    馈电输出
    P
        DC24V馈电输出
    供电方式
    W
    T


    DC24V供电
    AC90~265V供电(开关电源)
    AC220V供电(线性电源,可省略)
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400~1800 ℃
    09
    Pt100.1
    -99.9~199.9℃
    17
    30~350Ω
    -1999~99999 d
    02
    S
    0 ~1600 ℃
    10
    Cu50
    -50.0~150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ~1300 ℃
    11
    Cu100
    -50.0~150.0 ℃
    19
    4~20 mA开方
    -1999~99999 d
    04
    E
    0 ~1000 ℃
    12
    4~20 mA
    -1999~99999 d
    20
    0~10mA开方
    -1999~99999 d
    05
    T
    -200~400 ℃
    13
    0~10 mA
    -1999~99999 d
    21
    1~ 5 V开方
    -1999~99999 d
    06
    J
    0 ~1200 ℃
    14
    1~5 V
    -1999~99999 d
    22
    0~5 V开方
    -1999~99999 d
    07
    Wre
    0 ~2300 ℃
    15
    0~5 V
    -1999~99999 d
    23
    全可切换输入
    详见下表
    08
    Pt100
    -200~650 ℃
    16
    0~20 mA
    -1999~99999 d
    24
    频率输入
    0~10KHz
    ★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1~5 V
    21
    1~5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0~5 V
    22
    0~5 V开方
    03
    K
    07
    WRe
    12
    4~20 mA
    19
    4~20 mA开方


    04
    E
    08
    Pt100
    13
    0~10 mA
    20
    0~10mA开方


    报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警(可省略)
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    6 7 8 9
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    SCR输出 SSR输出 特殊规格 SOT输出
    SCR--可控硅过零触发脉冲输出,SSR--固态继电器控制输出,SOT--双向可控硅输出
    型号举例:
    ①SWP-LCD-NP805-21-09-HL-P-W-S
    通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
    ②SWP-LCD-NP805-81-08-LH-P-T
    通讯方式为RS-485,输出方式为继电器输出,输入类型为Pt100,第一报警为下限报警,第二报警为上限报警,DC24V馈电输出,AC90~265V供电(开关电源),横表。
