  • 产品名称:SWP-LCD-NP 32段PID可编程序控制仪
    编  号:Pro200851681459
    型  号:
    标准价格:元/
    更新时间:2013.09.23
    出品单位:
    SWP-LCD-NP32段PID可编程序控制仪是一种智能化多功能二次仪表,可按预先设置的程序,分段对被控参量自动进行监测,控制,记录与远传。适用于进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵、窑炉升温等)。可根据生产过程的要求,按照一定的曲线进行控制,最多可分三十二段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。
    一.仪表特点
      1、可分别带有一路PID控制输出及一种变送输出,可适用于各种测量控制场合。

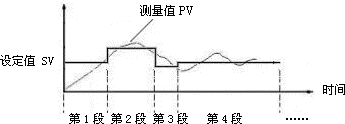

      2、最多可分六十四段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。
      3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
      4、具有多种曲线控制输出功能,可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

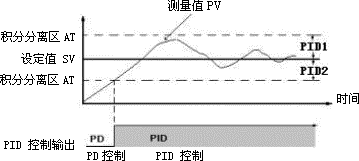

      5、采用双区PID控制,抑制超调,提高控制精度。
    二、 特殊技术参数
    控制输出方式
    PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配,无相对误差
    比例范围
    0.0%-100.0%(单位:0.1%)
    积分(复位)时间
    0-9,999s(单位:1s)
    微分(比率)时间
    0-9,999s(单位:1s)
    控制周期
    1-250s(单位:1s)
    采样周期
    0.5s

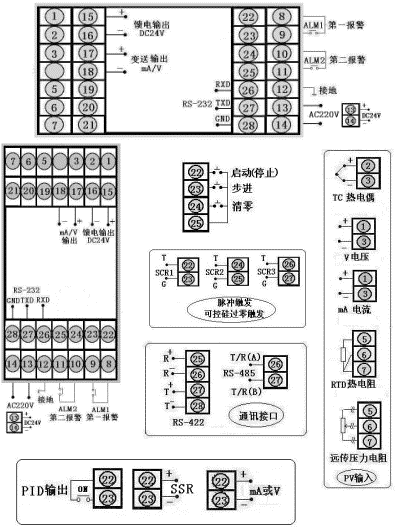

    三、仪表外形及接线图(以下为基本配线,特殊订货请参考随机接线图)
    型号
    SWP-LCD-NP系列(横式)
    接 线 图
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-N
     □ □□□-□ □ □-□□- □ □-□-□-□
    新一代大屏幕带背光液晶显示仪表
    仪表功能
    P
    32段PID可编程序控制仪
    外形尺寸
    8
    160×80mm(横),80×160mm(竖)
    控制作用
    05
    PID调节功能
    通讯方式

    参见"通讯方式"
    控制输出

    参见"控制输出方式"
    变送输出

    参见"变送输出方式"
    输入类型
    □□

    参见"输入类型"
    第一报警方式

    参见"报警输出方式"
    第二报警方式
        参见"报警输出方式"
    馈电输出
    P

    DC24V馈电输出
    供电方式
    W
    T


    DC24V供电
    AC90~265V供电(开关电源)
    AC220V供电(线性电源,可省略)
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400~1800 ℃
    09
    Pt100.1
    -99.9~199.9℃
    17
    30~350Ω
    -1999~99999 d
    02
    S
    0 ~1600 ℃
    10
    Cu50
    -50.0~150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ~1300 ℃
    11
    Cu100
    -50.0~150.0 ℃
    19
    4~20 mA开方
    -1999~99999 d
    04
    E
    0 ~1000 ℃
    12
    4~20 mA
    -1999~99999 d
    20
    0~10mA开方
    -1999~99999 d
    05
    T
    -200~400 ℃
    13
    0~10 mA
    -1999~99999 d
    21
    1~ 5 V开方
    -1999~99999 d
    06
    J
    0 ~1200 ℃
    14
    1~5 V
    -1999~99999 d
    22
    0~5 V开方
    -1999~99999 d
    07
    Wre
    0 ~2300 ℃
    15
    0~5 V
    -1999~99999 d
    23
    全可切换输入
    详见下表
    08
    Pt100
    -200~650 ℃
    16
    0~20 mA
    -1999~99999 d
    24
    频率输入
    0~10KHz
    ★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1~5 V
    21
    1~5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0~5 V
    22
    0~5 V开方
    03
    K
    07
    WRe
    12
    4~20 mA
    19
    4~20 mA开方


    04
    E
    08
    Pt100
    13
    0~10 mA
    20
    0~10mA开方


    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警(可省略)
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    6 7 8 9
    输出方式
    无输出
    继电器
    4~20mA
    0~10mA
    1~5V
    0~5V
    SCR输出 SSR输出 特殊规格 SOT输出
    SCR--可控硅过零触发脉冲输出,SSR--固态继电器控制输出,SOT--双向可控硅输出
    ★ 型号举例:
    ①SWP-LCD-NP805-21-09-HL-P-W-S
      通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
    ②SWP-LCD-NP805-81-08-LH-P-T
      通讯方式为RS-485,输出方式为继电器输出,输入类型为Pt100,第一报警为下限报警,第二报警为上限报警,DC24V馈电输出,AC90~265V供电(开关电源),横表。
