    产品名称：SWP-LED数字显示控制仪/光柱显示控制仪
    编　　号：Pro2008515154148
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：
    SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
    　　SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
    一、 主要特点
    　　采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
    二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
    型号
    SWP-C803系列

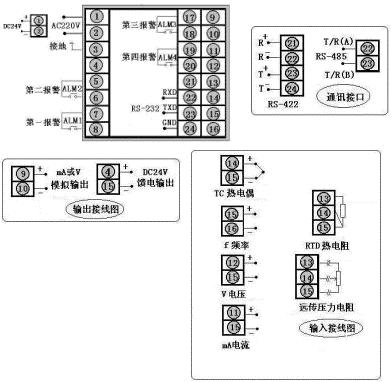

    接 线 图
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g
    型号
    SWP-T803系列（横式）
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    型号
    SWP-S803系列
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-T801系列（竖式）
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-C401、C403系列（横）
    接 线 图
    仪表外形


    仪表尺寸:96×48×140mm
    开孔尺寸:92×44mm
    重 量:240g
    型号
    SWP-S401、S403系列（竖）
    仪表外形


    仪表尺寸:48×96×140mm
    开孔尺寸:44×92mm
    重 量:240g

    型号
    SWP-C901、C903系列
    接 线 图
    仪表外形


    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    型号
    SWP-C701、C703系列
    接 线 图

    仪表外形


    仪表尺寸:72×72×110mm
    开孔尺寸:68×68mm
    重 量:240g
    型号
    SWP-C101、C103系列
    接 线 图
    仪表外形


    仪表尺寸:48×48×110mm
    开孔尺寸:44×44mm
    重 量:180g
    三、 SWP-LED系列数字显示控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
    　□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □
    新系列
    外形特征
    C
    S

    横式显示仪表
    竖式显示仪表
    外形尺寸
    1
    4
    7
    8
    9

    48×48mm
    96×48mm（横），48×96mm（竖）
    72×72mm
    160×80mm（横），80×160mm（式）
    96×96mm
    控制作用
    01
    03
    04

    测量显示
    三位式控制
    四限控制或四限报警输出
    通讯方式
    □

    参见"通讯方式"
    输出方式
    □

    参见"变送输出方式"
    输入类型
    □□

    参见"输入类型"
    第一报警方式
    N
    H
    L

    无报警（可省略）
    上限控制/报警（四限控制/报警2H）
    下限控制/报警（四限控制/报警2L）
    第二报警方式
    N
    H
    L

    无报警（可省略）
    上限控制/报警（四限控制/报警2H）
    下限控制/报警（四限控制/报警2L）
    馈电输出
    P
    DC24V馈电输出
    供电方式
    W
    T
    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    四、 SWP-LED系列光柱测量显示控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
    T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□
    外形尺寸
    8
    160×80mm（横），80×160mm（竖）
    控制作用
    01
    03
    04

    测量显示
    三位式控制
    四限控制或四限报警输出
    通讯方式
    □
    参见"通讯方式"
    输出方式
    □
    参见"变送输出方式"
    输入类型
    □□
    参见"输入类型"
    第一报警方式
    N
    H
    L

    无报警（可省略）
    上限控制/报警（四限控制/报警2H）
    下限控制/报警（四限控制/报警2L）
    第二报警方式
    N
    H
    L

    无报警（可省略）
    上限控制/报警（四限控制/报警2H）
    下限控制/报警（四限控制/报警2L）
    馈电输出
    P
    DC24V馈电输出
    供电方式
    W
    T

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    显示方式
    X

    横式显示仪表
    竖式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    -1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    -1999～99999 d
    24
    频率输入　
    0～5kHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    18
    1～ 5V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    19
    0～5V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    16
    4～20 mA开方
    　
    　　
    04
    E
    08
    Pt100
    13
    0～10 mA
    17
    0～10mA开方
    　
    　
    ★ 变送输出方式
    选型代码
    0
    2
    3
    4
    5
    8
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V
    特殊规格
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。
    ★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
    ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
    ★　注3：C70、C10无频率信号输入。
    ★　型号举例：
    SWP-C803-21-08－HL-T
    测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,第一报警为上限报警，第二报警为下限报警，AC90～260V供电。
