  • 产品名称:CDV 直流电压监控器
    编  号:Pro2008515105517
    型  号:
    标准价格:元/
    更新时间:2013.09.22
    出品单位:

    一、概述
       YWD-CDV直流监控器具有直流测量、显示和欠压告警、控制(接点输出)功能,能实时显示被测直流电压,可
    随意设定欠压告警电压,并有继电器接点输出,是一种经济、实用的直流电压测量及控制仪器。
     二、产品特点
    1、  完全采用模拟电子技术,没有死机问题。
    2、 数码管显示,亮度高,清晰。
    3、 简单实用,可靠性高。
     三、产品型号

    YWD-CDV

    1、技术指标
    控制精度:
    1.0级
    分辨率:
    0.1 V
    继电器接点容量;
    AC、DC:220V(380V) 7A(除特别要求,继电器输出为常开接点)
    控制回差:
    5 V(可按用户要求设置)
    整机功耗:
    <1W(如:DC25V40mA)
    工频耐压;
    输入/输出、输出/电源间: 2.0 kV/min、1mA,输入/电源间:
    ≤1.5 kV/min、1mA
    输入电压:
    0~70V  0~300 V或用户自定
    辅助电源;
    DC:15V 24V 48V 110V 220V  AC: 110V 220V或用户自定
    工作环境:
    温度:-10 ℃~50 ℃,湿度:10%~95%RH
    贮存条件:
    温度:-10 ℃~70 ℃,湿度:10%~95%RH
    外形结构:
    55㎜×75㎜×120㎜,35mm导轨安装
    2、使用说明
    a 接线
    直流电压监控器工作时按下图接线

    注意:电源需有不小于1W的功率,电源极性不能接反

    b  功能介绍
    测 量:
    直流电压信号直接输入,监控器可实时测量。

    显 示:
    31/2位数码显示,通过按钮可选择显示实时测量值、欠压告警值。
    控 制:
    通过继电器接点输出实现控制功能。

    设 定:
    通过监控器面板按钮,可设定二种工作状态:显示(实时测量)、
    设置(设定欠压告警电压值),设定值的调整直接调节电位器可得。
    c  直流电压测量
    按“设置/显示”按钮。使之弹起,处于显示(实时测量)状态,直流电压监控器显示的就是测量直流电压值。
    d   设置欠压值
    按“设置/显示” 按钮,使之下压,处于设置状态,此时直流电压监控器处于设置功能状态,可通过面板欠压
    设置电位器调节设定值,直流电压监控器显示的是设置欠压值。 完成欠压值设置后,将按钮切换回显示状态。
     四、安装
    1、现场安装
    a   安装时,请根据现场环境,在可能的情况下保证监控器显示板面朝向观察者;
    b 电气连接线用12~14号屏蔽导线;
    c  请不要擅自打开仪器外壳,以免造成损坏。
    2、安装环境
    a  监控器应尽量安装在干燥,通风良好并远离热源的地方;
    b  环境温度为:-10 ℃~50 ℃;
    c  工作电源:DC 15 V~45 V
    3、安装方式
    可采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm,螺钉大小为M4×12。

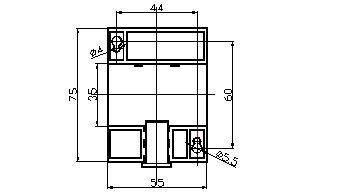

    4、安装尺寸(底视图)
