一 、概述
温度开关量变送器具有温度测量和温度控制功能，它能实时显示被测温度，可随意设置上、下限报警温度，并有继电器接点输出。是一种经济、实用的温度测量设备。
二 、型号
YWD-KT
YW——表示产品型号
D—— 产品外形代号
KT——表示温度开关量
三、技术指标
a). 输入、输出参数
|
Rn
输 输入电阻 |
R1
PT100 |
R2
PT1000 |
R3
Cu50 |
Rn
用户自定 |
|
Tn
测温范围 |
T1
-30-50℃ |
T2
-10-100℃ |
T3
-50-200℃ |
Tn
用户自定 |
|
Jn
输出路数 |
J1
一路 |
J2
二路 |
|
Pn
辅助电源 |
P1
AC85～265 V |
P2
DC9～30V |
P3
DC15～60V |
Pn
用户自定 |
b).
测温精度：
0.5℃
c).
接点容量：
DC 30V、1A（除特别要求，继电器输出均为常开接点）
d).
回差温度：
上限告警：3℃ 下限告警：3℃（可按用户要求设置）
e).
工频耐压：
输入与输出，输入与电源间：AC 1.5kV/min、1mA
输出与电源间2 kV/min、1mA
f).
绝缘强度：
≥20MΩ
g).
整机功耗：
＜40mA（DC24V）
h).
工作环境：
温度:-10-50℃ 湿度:10-90%（无凝露）
r).
贮藏条件：
温度:-40-70℃ 湿度:10-95%（无凝露）
j).
显示：
红色数码管（3位半）
k).
外形尺寸：
四 使用说明
1、接线方式（本产品工作时按下列图示接线）
2、温度测量
K1为测温、设置功能选择按键。选择K1处于测温状态，显示的就是测量温度值。
3、设置上、下限告警温度
a、将K1切换到设置状态，此时处于设置功能状态，面板显示的是设置温度值。
b、K2是设置上、下限告警温度的选择按键。设置上限告警温度：选择K2处于上限温度状态，并调节相应的上限电位器，使显示值等于需要设定的上限告警温度值。设置下限告警温度：选择K2处于下限温度状态，并调节相应的下限电位器，使显示值等于需要设定的下限告警温度值。
C、完成上、下限告警温度设置后，将K1切换回测温状态。
4、系统工作方式
变送器正常工作时，如温度在上、下限告警温度之间，输出继电器不动作；如果温度上升到高于上限告警温度，上限告警继电器动作，常开接点闭合，上限告警指示灯亮；如温度下降到低于下限告警温度，下限告警继电器动作，常开接点闭合，下限告警指示灯亮。
五、安装方式

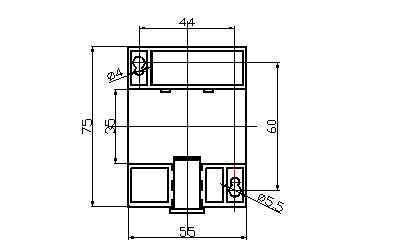

YWD-KT为导轨和螺钉安装两种方式，底部视图如下
六、订货须知

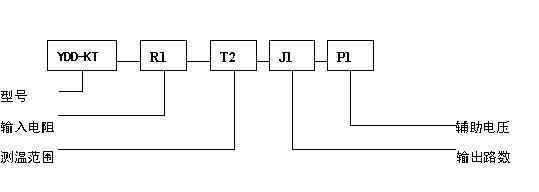

签订合同时，请详细说明所需产品的规格、参数，并按下列格式将代号填入，特殊需要用
文字说明。
例： 温度开关量变送器 YWD-KT-R1-T1-J1-P1
R1:输入电阻 PT100 ]
T2:测温范围 -10-100℃
J1:输出路数 一路接点
P1: AC 85～265 V
七、注意事项
1. 设置上限告警温度必须高于下限告警温度。
2. 完成告警温度设置后，应将K1按键切换回测温状态。
3. 当测量温度超量限时，本产品无显示。
4. 使用环境应无导电尘埃和腐蚀及破坏绝缘的气体存在，海报高度小于2500米
