  • 产品名称:YX/YXC/YXN电接点压力表
    编  号:Pro200723153241
    型  号:
    标准价格:元/
    更新时间:2013.09.21
    出品单位:安徽天康集团

    什么是电接点压力表?

    1、概述
    该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件,能对被测的输出信号和系统自动控制。
    YXC系列产品具有工作可靠,接点功率大的优点;
    YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

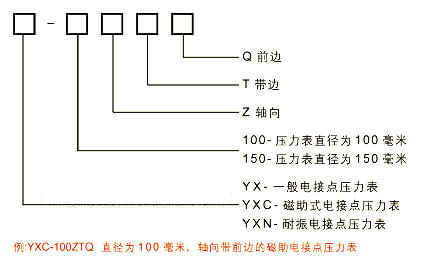

    2、规格示意
    3、额定负载参考值
    V 电阻性负载电流A 电感性负载电流A
    AC DC
    380 0.08   0.045
    220 0-135 0.13 0.065
    110 0.27 0.25 0.13
    50 0.5 0.4 0.2
    <40 ≤1
    4、技术参数
    品 型 号 YXC-100 YXN-100 YXC-150 YXN-150
    称 直 径 Ф100 Ф150
    头 螺 纹 M20x1.5
    确 度 等 级 1.0 1.5
    量 范 围
    -0.1~0.15 -0.1~0.3 -0.1~0.5 - 0.1~0.9 -0.1~1.5 -0.1~2.4 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~460
    使用环境条件 温度-40-70℃ 相对湿度≤85%
    振 等 级 YXC系列V.H.3 YXN系列V.H.4
    电接点装置的技术参数 最高工作电压:DC220V AC380V
    触点最大功率:30VA(阻性负载)
    控制方式:可调节上、下限缓行磁助接点开关

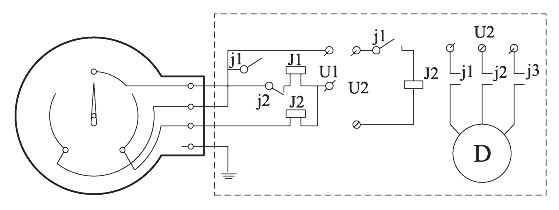

    5、电接点压力表电气原理图

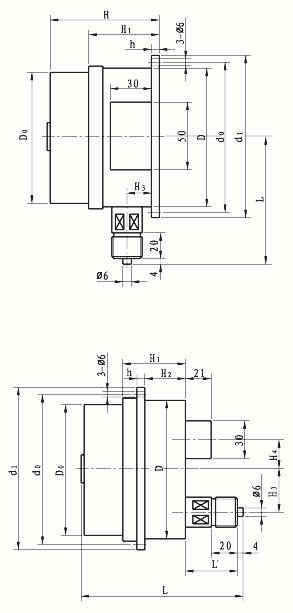

    6、外形尺寸



    公司其他电接点压力表介绍:电接点压力表
