  • 产品名称:光缆接头盒
    编  号:Pro200724155849
    型  号:
    标准价格:元/
    更新时间:2013.09.21
    出品单位:
    gpj型光缆接头盒是根据用户的要求进行不断改进和完善,为优良的语音、图像及数据传输提供了质量保证。可充分满足光缆主干线及配线光缆网络的需要,也可满足光缆架空、地下直埋、大楼入口处挂璧、管道和人井内安装施工的要求。本接头盒可用于光缆直通接续和大容量分岐接续,并起到保护光缆接头的作用。

    点:
    塑料件均采用优质聚碳酸酯(pc)
    紧固件及结构件均采用优质不锈钢材料
    二次压缆技术,确保盒内光纤无附加衰耗
    产品稳固可靠,外观精美
    产品具有多次复用和扩容功能
    安装方便、密封性/水密性好
    用:   光纤通信系统   光纤接入局域网   光纤数据传输   室内光纤网络配线系统

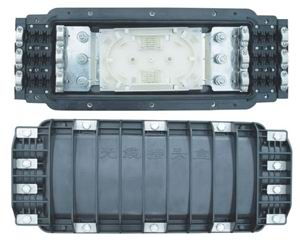

    接头盒内部构造图
    光缆接续内部盘纤示意图

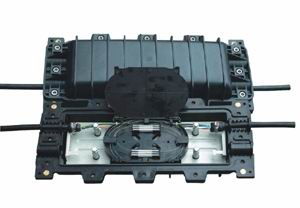

    二进二出接头盒

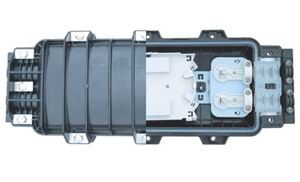

    接头盒正面俯视图
    科学的原材料选择和配方 gpj型光缆接头盒外壳及主体结构件斜口插板、熔接盘、光缆固定架都采用高强度的进口工程塑料----阻燃聚碳酸脂(pc),经科学合理的配方,注塑成型。该产品能有效地阻止大自然中热、冷、光、氧和微生物引起的材料老化,并且具有优良的力学强度,坚固的光缆接头盒外壳及主体结构件能够忍受最恶劣的大自然环境中强烈的温度变化,同时起到阻燃、防水、震动、撞击、光缆拉伸、扭曲等得到保护,能适应任何国家的自然环境使用。创新的防水弹性连体密封件 gpj型系列光缆接头盒采用防水弹性连体密封专利技术。本产品经公司技术开发部精心研究,经过几百次的试验,成功地开发了防水弹性连体密封件,选用高质量进口弹性体橡胶密封材料,用模具一次成型,使产品结合面无接缝,密封性能保证,又能达到多次重复开启,重复使用,解决了施工难题,还配置大容量的光缆分歧进出孔,既可满足目前容量的要求,又能满足将来光缆的扩容增量的需求,本公司接头盒拆装快速方便,并能长时间承受大自然最强烈的温度变化,保持密封性能良好。本防水弹性连体密封件属国内独创,国际领先,并在中国西北、东北和南方通信网络中大量使用。
    可靠的光学性能和抗电气性能 gpj型系列光缆接头盒体内结构宽敞,熔接盘采用叠加式,配置灵活,安装简单,光纤弯曲半径完全达到国际标准,光缆接头盒底部为余留光纤的盘绕设计一定的空间和线环,光纤在接头盒内无衰减变化。公司生产的光缆接头盒体内固定基座采用高强度的进口工程塑料注塑成型,耐电压强度及绝缘电阻完全符合国际标准。 多制式的光缆分歧 gpj型光缆接头盒和其配套的大容量、多分歧防水弹性连体密封件,最多可以配置八个光缆进出孔,可以满足光缆配线多进多出的需要。
    主要性能及指标: 光学性能:无附加衰减;
    ★ 密封性能:充气压力为100kpa±5 kpa,浸泡清水中15min无气泡逸出;
    ★ 拉伸:能承受>1000n的轴向拉伸力;
    ★ 压扁:能承受2000n/10cm压力1min;
    ★ 冲击:能承受16n.m冲击三次;
    ★ 使用寿命:>20年;
    ★ 绝缘电阻:沉入1.5m深的水中浸泡24h,盒内绝缘电≥2×10mω/500v(dc);
    ★ 抗电强度:沉入1.5m深的水中浸泡24h,盒内施加15kv(dc)1min不击穿、无电弧。
    ★ 环境温度:-40c—+55c;
    ★ 大气压力:70kpa—106kpa。
    光缆接续工作流程表:
    工 作 项 目
    内 容
    备 注
    光缆准备工作
    光缆标识
    分清颜色,束管及缆号
    切割光缆
    注意长度
    剥除光缆外包层
    勿折伤中心束管
    切割光缆加强钢丝芯
    勿折伤中心束管
    光缆固定
    固定密封橡胶芯

    固定光缆夹箍

    固定光缆加强钢丝芯

    光纤连接
    连接光纤

    盘留光纤
    注意盘留弧度
    闭合固定

    固定整件

    固定密封件

    固定光缆接续盒

    紧固抱夹
